1.概 述

對于油氣田高氣液比的油井，常常在井口安裝井口套管放氣閥，用于定壓放氣?，F有的井口套管放氣閥主要由彈簧、鋼球和閥體等部件組成，由于其結構所定，使用中常出現關閉密封不嚴、定壓不能穩定，進而影響定壓放氣的效果。為此，我公司設計了一種新型套管放氣閥，消除了現有井口套管放氣閥的不利因素，在現場應用中取得了良好的效果。本閥適用于油田（氣）井口套管放氣用。

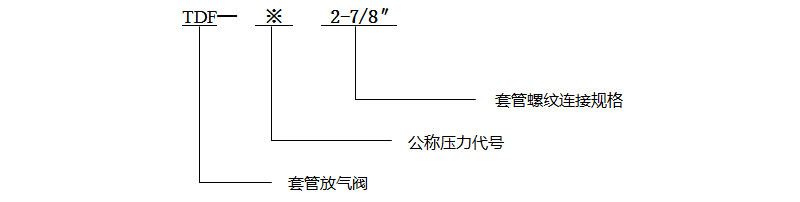

2.型號編制說明

3.性能結構特點

TDF型套管放氣閥原理結構主要由調節閥、預緊彈簧、調節螺栓、油管接頭、三通管、高密封截止閥、止回閥、高壓膠管等組成。通過頂緊調節螺栓推動彈簧支座給彈簧一個預緊力，使得調節閥密封閥芯（瓣）與閥座之間有一個開啟壓力（設定壓力）。當壓力大于開啟壓力時，彈簧壓縮，閥芯（瓣）上移離開閥座，閥門打開，氣體進入閥體，在油氣壓力下，進入輸油（氣）管線；反之，閥芯（瓣）回座，閥門關閉。入口可用TBG2-7/8″螺紋連接，亦可用卡箍連接。

技術特點：

（1）采用全新的高密封閥芯、閥座結構設計，提高了放氣閥的密封性能和安全系數，可滿足高壓氣、液介質工況條件下零泄漏的使用要求，解決了因密封不可靠、彈簧性能損壞而造成使用壽命短的問題。

（2）連接牢固、密封可靠、耐壓性能好、安裝拆卸更換方便；

（3）設計改進了套管放氣閥連接及外型，變得更容易操作。

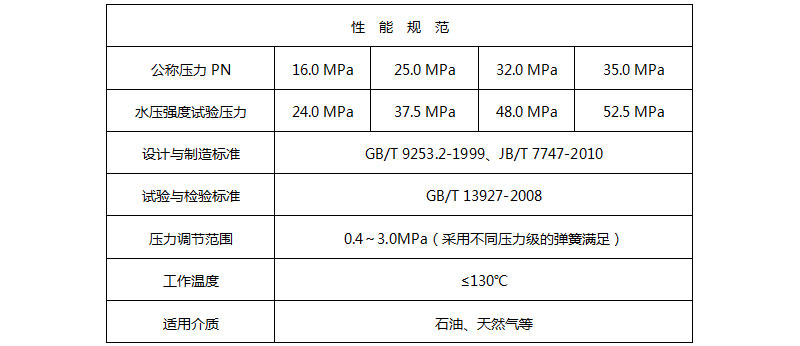

4.規范與主要技術參數

5. 安裝與使用

5.1安裝前，應清洗入口管路，防止雜物進入套管放氣閥，堵塞管路。

5.2安裝時注意介質流動方向，閥門上的介質流動箭頭標識應與管道介質流動方向一致。

5.3安裝位置應能保證放氣閥安裝、維修、檢查和操作有足夠的空間。

5.4安裝連接時，首先將止回閥的TBG2-7/8″螺紋接入油管卡箍，并機緊；然后，按連接示意圖連接高壓軟膠管，并檢查螺紋連接處是否牢固。

5.5將放氣閥進口三通的TBG2-7/8″螺紋接管連入管線油管入口卡箍，并機緊。

5.6定壓調整：可通過調節閥10頂部調節螺栓調整，順時針旋轉，壓縮彈簧，定壓升高；反時針旋轉，定壓減低。

5.7若進口管道需取樣或卸壓排泄，可通過操作圖示序號3的高密封截止閥控制。

5.8安裝、拆卸、調試時注意保護密封件表面、管箍螺紋不要碰傷、劃傷，否則閥門不能滿足正常工作。

6. 訂貨須知：訂貨時請注明以下內容

6.1管道設計壓力、放氣閥工作壓力、連接尺寸；

6.2使用介質及組成、材質要求；

6.3工作溫度；

6.4其它特殊要求。
