氧化鋯陶瓷板在燒結成型以及機械加工時都有一些要求需要注意，這樣才能保證陶瓷板的品質，下面科眾陶瓷廠將詳細介紹它的加工要求和燒結程序。
氧化鋯陶瓷板加工要求：
外形打磨：這一步驟取決于所選擇的加工程序。
A、注意車針單位時間內行走的距離，不要太快。
B、及時更換車針。

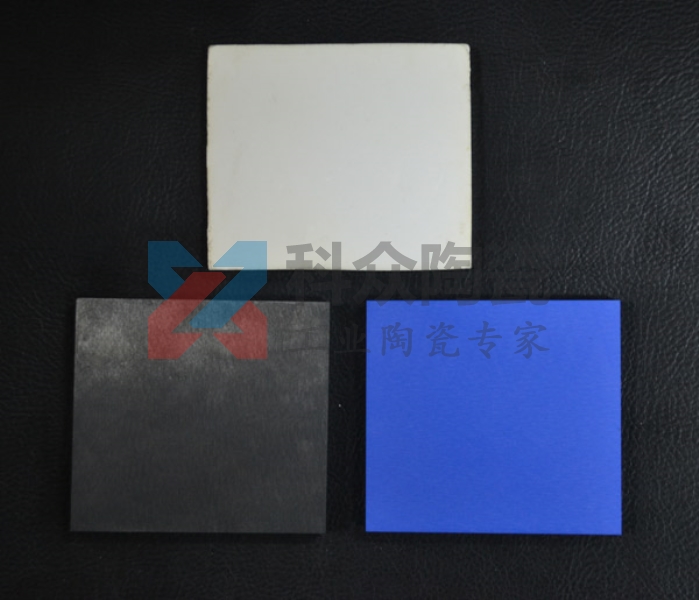

不同顏色氧化鋯陶瓷板
工作支架的厚度：在燒結前支架的厚度至少是 0.7mm。燒結后也不少于0.4mm。
燒結：在燒結前，把支架上面的打磨時產生的碎屑應清理干凈。燒結后支架的大小會有25%的收縮。因此用相匹配的燒結爐（溫度可達1600℃）是十分必要的。
燒結程序：
●開始室內溫度
●升溫速率：8℃/min
●結束溫度：1480℃
●保持時間：120min
●冷卻速率：8℃/min（可調整）
●開爐：300℃必須要注意的是，加工時要有足夠的燒結工作空間，以防變形。必要時（比較大的長橋）要整體燒結，燒結后在切斷各個支點。燒結后本材料可以達到所需要的物理性能，如近似于1200MPa的最大強度。氧化鋯材料強度高，如果發現有斷裂情況，基本上都是車削的時候出了問題。
注意事項：對于部分燒結的氧化鋯陶瓷坯的研磨過程中產生碎屑應及時清理，且加工人員應該配戴防塵面具。
地址：http://www.sb4t1.cn/jishu/1943.html
本文“氧化鋯陶瓷板的加工要求與燒結程序介紹”由科眾陶瓷編輯整理，修訂時間：2022-12-27 16:27:54
科眾陶瓷是專業的工業陶瓷加工生產廠家，可來圖來樣按需定制，陶瓷加工保證質量、交期準時！
有疑問請點擊咨詢客服
- 上一頁：氧化鋯陶瓷材料打磨方法有哪些？
- 下一頁：藍色氧化鋯陶瓷是如何制備生產的？
